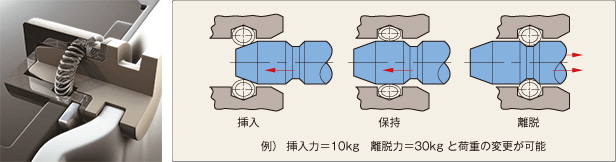

Bal Spring® 斜め巻きコイルスプリングのメカニカルソリューション斜め巻きコイルスプリングと溝だけで、脱着機構が実現できます。挿入力および離脱力は個々にコントロールすることが可能

※部品の寸法が確定した後でも、スプリングの傾きと線径を変えることにより、荷重の変更が可能です。

その他の用途例：

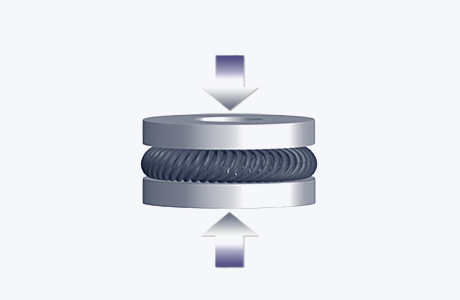

プリロード／振動吸収（アキシャル方向）

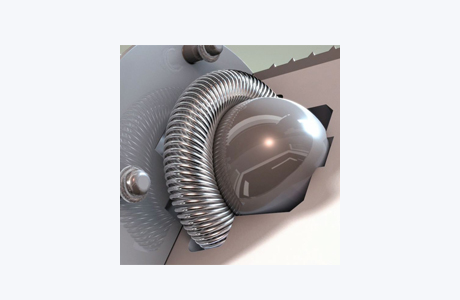

その他の用途例：ボールジョイント

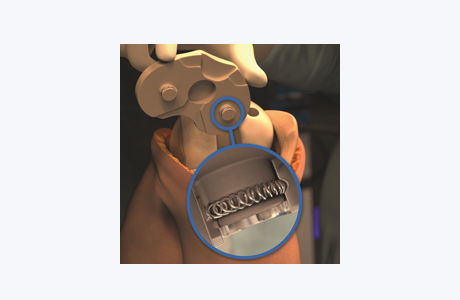

応用例：人工関節の高さ調整

その他、振動吸収、アライメント、寸法バラつき補整等、アイデア次第で様々な用途にお使い頂けます。

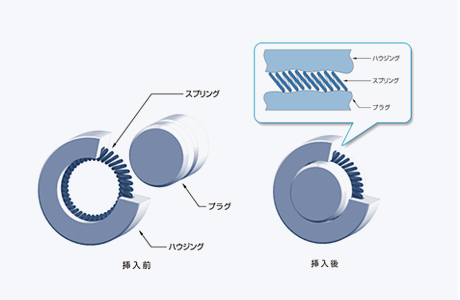

斜め巻きコイルスプリングを導電体として利用します。コイル一巻き毎に電気接点が実現でき、比較的不連続な接触面でも接点ごとに追従しますので、信頼性の高いコネクタとして使用できます。もちろん上記のラッチング構造等との併用も可能です。

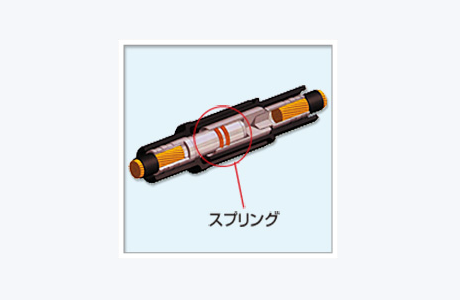

電気自動車用コネクタ応用例

工業用大電流コネクタ応用例

EMIシールドコネクタ応用例

多点接点による高い導電性

安定した接触

経時変化の少ない電気接点

低抵抗により熱の蓄積を抑制

振動の大きい環境でも安定した接触

ラフな表面仕上でもそれぞれのコイルが安定した接点に

大電流コネクタに最適

高密度のピッチによりEMI/RFIシールディングに最適

位置調整（スプリングが軸をセンターに調整）

軸方向、径方向でコネクタを小型化

挿入力・保持力・離脱力のコントロールが可能

部品点数の削減
