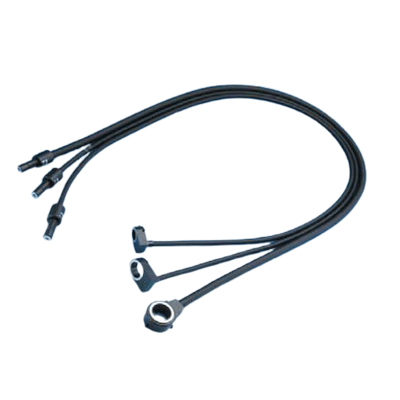

Ring Light Guides

• Model Name
• Optical Fiber Material
• Ring Internal Diameter (mm)
• Fiber Length (mm)
• Tube

• MRP16-1500V
• Plastic
• φ16
• 1500
• SUS + PVC

• MRP25-1500V
• Plastic
• φ25
• 1500
• SUS + PVC

• MRG31-1000S
• Glass
• φ31
• 1000
• SUS flexible

• MRG31-1500S
• Glass
• φ31
• 1500
• SUS flexible

• MRP31-1000S
• Plastic
• φ31
• 1000
• SUS flexible

• MRP35-1500S
• Plastic
• φ35
• 1500
• SUS flexible

• MRG48-1000S
• Glass
• φ48
• 1000
• SUS flexible

• MRG48-1500S
• Glass
• φ48
• 1500
• SUS flexible

• MRG61-1000S
• Glass
• φ61
• 1000
• SUS flexible

• MRG61-1500S
• Glass
• φ61
• 1500
• SUS flexible

• MRG75-1000S
• Glass
• φ75
• 1000
• SUS flexible

• MRG75-1500S
• Glass
• φ75
• 1500
• SUS flexible

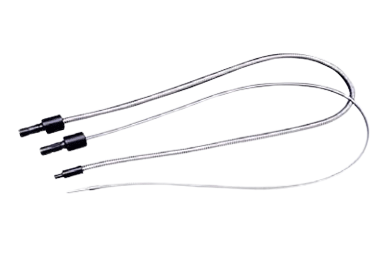

Straight Light Guides

• Model Name
• Optical Fiber Material
• Bundle Diameter (mm)
• Fiber Length (mm)
• Tube
• Notes

• MSG3-1100S-SD
• Glass
• 3
• 1100
• SUS flexible
• Thin diameter type

• MSG4-500R
• Glass
• 4
• 500
• Interlock
• -

• MSG4-1100S
• Glass
• 4
• 1100
• SUS flexible
• -

• MSP4-1100S
• Plastic
• 4
• 1100
• SUS flexible
• -

• MSG4-2200S
• Glass
• 4
• 2200
• SUS flexible
• -

• MSG4-1100S-RM
• Glass
• 4
• 1100
• SUS flexible
• Random array

• MSG4-2200S-RM
• Glass
• 4
• 2200
• SUS flexible
• Random array

• MSG6-1100S
• Glass
• 6
• 1100
• SUS flexible
• -

• MSG6-2200S
• Glass
• 6
• 2200
• SUS flexible
• -

• MSG6-1100S-RM
• Glass
• 6
• 1100
• SUS flexible
• Random array

• MSG6-2200S-RM
• Glass
• 6
• 2200
• SUS flexible
• Random array

• MSG8-1100S
• Glass
• 8
• 1100
• SUS flexible
• -

• MSG8-2200S
• Glass
• 8
• 2200
• SUS flexible
• -

• MSG10-1100S
• Glass
• 10
• 1100
• SUS flexible
• -

• MSG10-2200S
• Glass
• 10
• 2200
• SUS flexible
• -

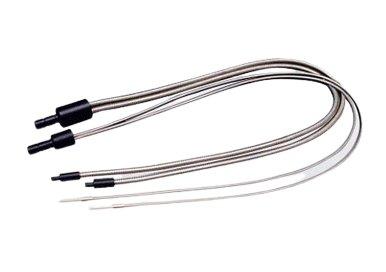

Bifurcated Light Guides

• Model Name
• Optical Fiber Material
• Bundle Diameter on Input Side (mm)
• Bundle Diameter on Output Side (mm)
• Fiber Length (mm)

• MWG-500R
• Glass
• φ5.7
• φ4
• 500

• MWG-L-650R
• Glass
• φ5.7
• φ4
• 510

• MWG-1000S
• Glass
• φ5.7
• φ4
• 1000

• MWG-2000S
• Glass
• φ5.7
• φ4
• 2000

• MWG-1000V
• Glass
• φ5.7
• φ4
• 1000

• MWP-1000V
• Plastic
• φ5.7
• φ4
• 1000

• MWG-1000SR
• Glass
• φ5.7
• φ4
• 1000

• MWG7-1000S
• Glass
• φ10
• φ7
• 1000

• MWG-1000S-SD
• Glass
• φ4.25
• φ3
• 1000

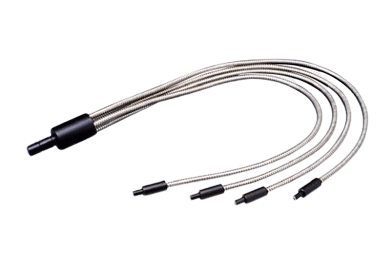

Multifurcated Light Guides

• Model Name
• Optical Fiber Material
• Number of Branches
• Bundle Diameter on Input Side (mm)
• Output Cap Length (mm)
• Notes

• M3G4-1000S
• Glass
• 3
• φ6.9
• 28
• -

• M3G4-2000S
• Glass
• 3
• φ6.9
• 28
• -

• M4G3-1000S-SD
• Glass
• 4
• φ6
• 15
• Thin diameter type

• M4G3-2000S-SD
• Glass
• 4
• φ6
• 15
• Thin diameter type

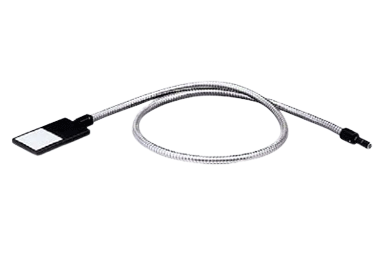

Plate Type Light Guides

• Model Name
• Optical Fiber Material
• Light-emitting Face Dimensions (mm)
• Fiber Length (mm)

• MPP30-1500S-2
• Plastic
• 30 x 30 mm
• 1500

• MPP60-1500S-2
• Plastic
• 60 x 60 mm
• 1500

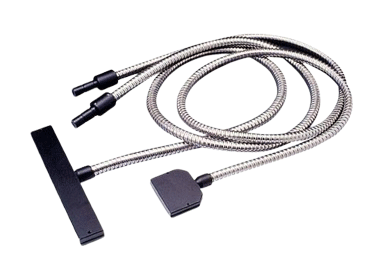

Line Light Guides

• Model Name
• Optical Fiber Material
• Effective Light Emitting Length (mm)
• Fiber Length (mm)
• Notes

• MKG50-1500S
• Glass
• 50
• 1500
• -

• MKG50x0.5W-1500S**
• Glass
• 50
• 1500
• Bifurcated

• MKG180-1500S
• Glass
• 180
• 1500
• -

• MKP180-1500S
• Glass
• 180
• 1500
• -
